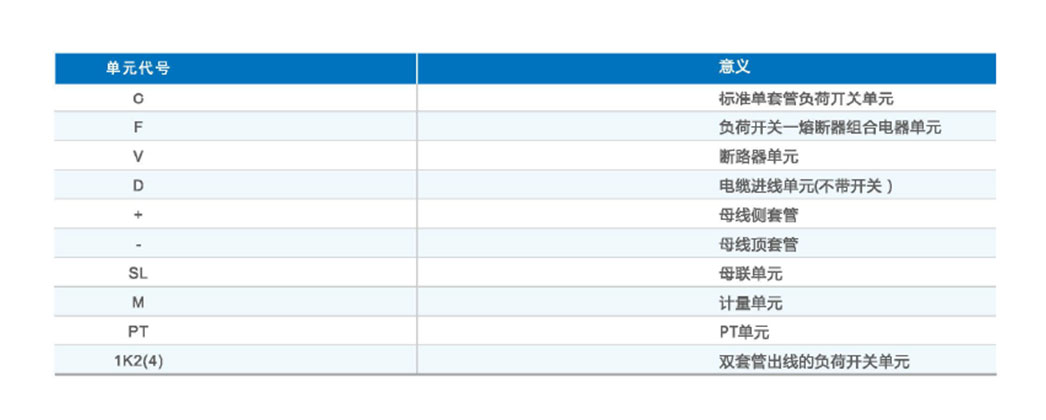

單元定義

產品特點

操作安全:

通過以下安全措施，我們可為用戶提供特別的安全保障:

一體化三工位負荷開關

斷路器采用負荷開關替代隔離開關，更安全可靠

一次側全密閉設計提供意外接觸的保護

滿足五防要求的機械聯鎖

帶電顯示器可提供進出線路帶電指示

運行可靠:

全密閉設計，所高10kV開關及母線帶電體均密封在3mm不銹鋼板焊接成的氣箱中;配硅橡膠電纜插頭，實現電纜頭全絕緣全密封，從而不受灰塵、潮濕、小動物等外界環境影響

彈簧儲能操作機構，可人工或電動操作

面板模擬線圖提供開關位置指示

柜體用鍍辭板制作，表面靜電噴涂，增強抗腐蝕性能

壓力表監視箱體內SF6氣體安全壓力范圍

經濟性:

免維護

高度可靠

使用壽命可達20年

方案靈活:

多種選線方式，可實現左、右、上或前進線

多種組合方式，各單元之間可實現任意組合

采用絕緣母線，可實現前后并柜或左右并柜

設計方案靈活

應用廣泛:

饋出線容量大、占地小，適合多種應用需求

設計說明

技術說明:

M口-12系列環網開關柜安裝在一個鍍鋅板框架上，開關單元在SF6氣箱內，氣箱由抗腐蝕和無磁性3MM厚不銹鋼板制成。

SF6氣箱是一個“密封壓力系統”，在正常工作環境下可運行20年。SF6氣體正常工作時壓力為0.15-0.4 BAR。 氣箱裝有壓力釋放裝置，當壓力過高時，保證氣體能從底部或后部釋放。

開關單元:

負荷開關采用同軸旋轉雙斷點方式，通過同一操作孔與渭板配合進行功能操作，因此開關在任一時刻只能處于“合閘、分閘、接地”三種狀態的真中之一，徹底避免誤操作。

操作機構:

開關的操作機構安裝在氣箱外的前部，經特殊工藝處理，防銹蝕，方便手動操作及維護，并很容易實現電動操作。

真正滿足需求的電纜室:

電纜連接室空間大，套管為標準式設計，實現與所有歐式標準電纜插頭的配合。

正常情況下每個負荷開關單元可接1-3回出線，特殊設計型可接4-6回出線。真空斷路器單元可接1-2回出線。

壓力釋放裝置:

壓力釋放裝置與電纜室之間用金屬板隔開，如氣箱內壓力過高時，裝置內防爆膜片破裂，以釋放壓力。
